不锈钢夹层锅



不锈钢蒸汽夹层锅,立式/可倾式夹层锅

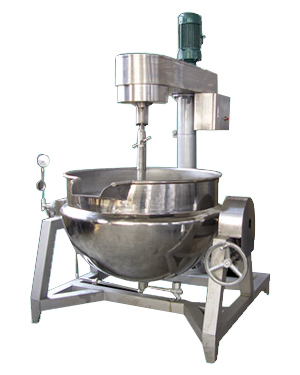

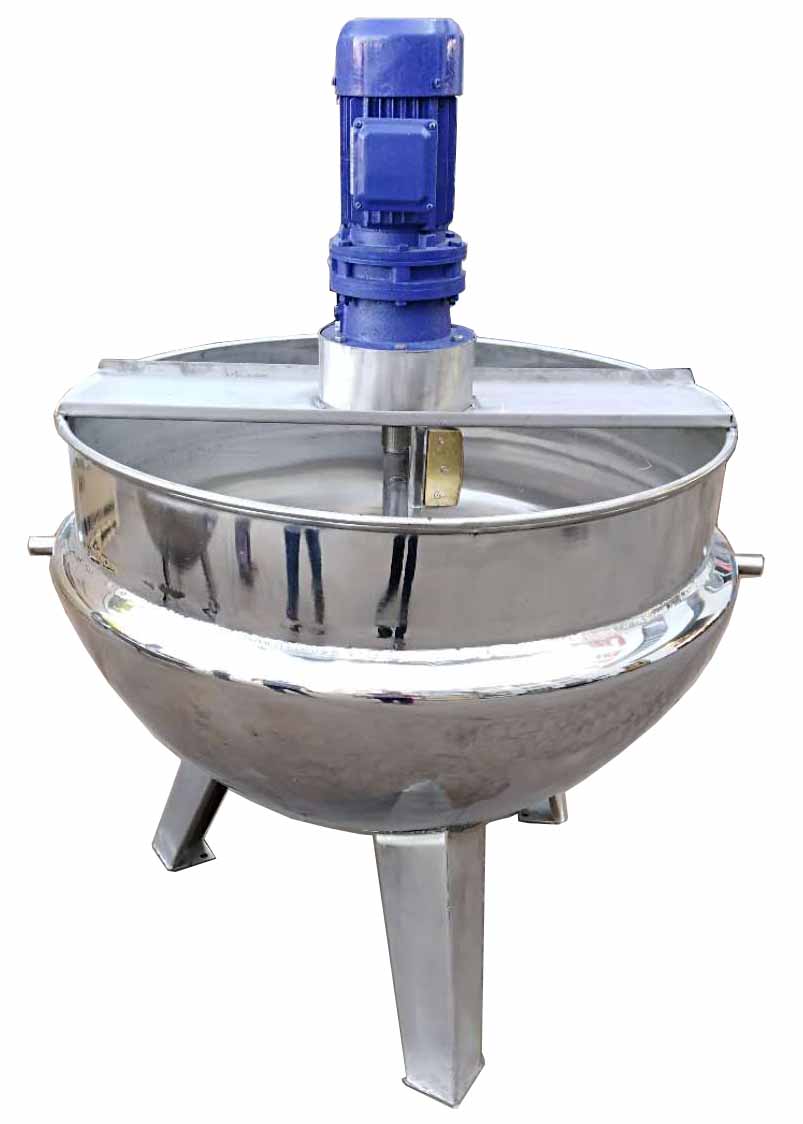

蒸汽立式夹层锅 蒸汽(刮底搅拌式)立式夹层锅 蒸汽可倾式夹层锅 (刮底搅拌式)蒸汽可倾式夹层锅

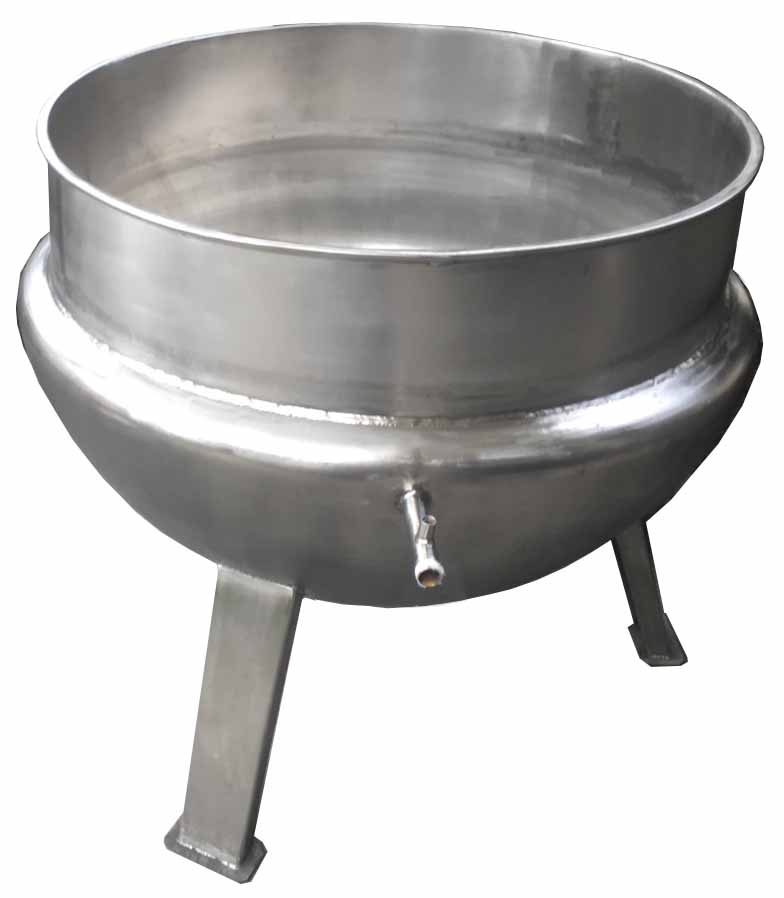

蒸汽立式夹层锅 蒸汽立式夹层锅

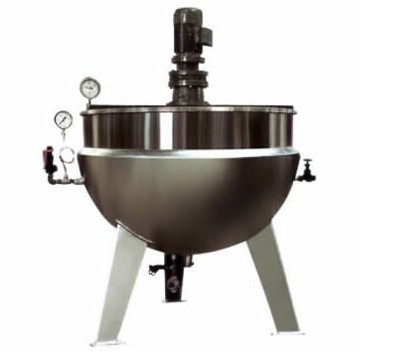

(刮底搅拌式)

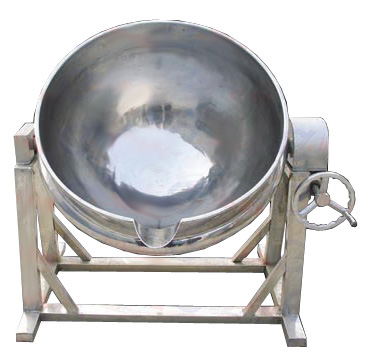

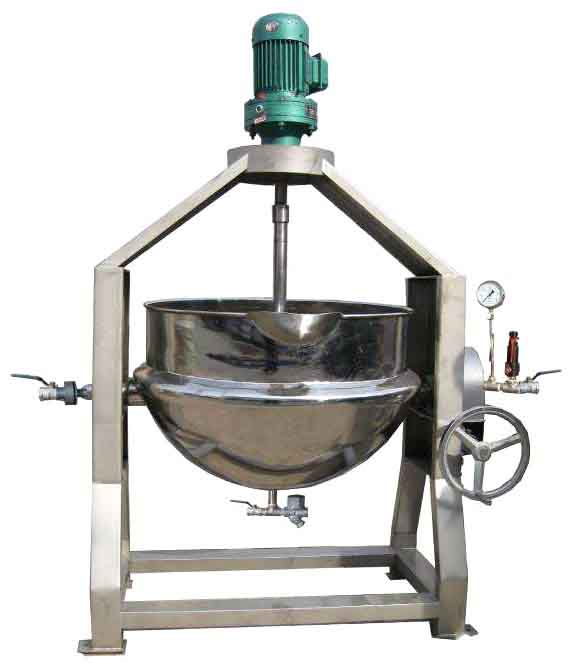

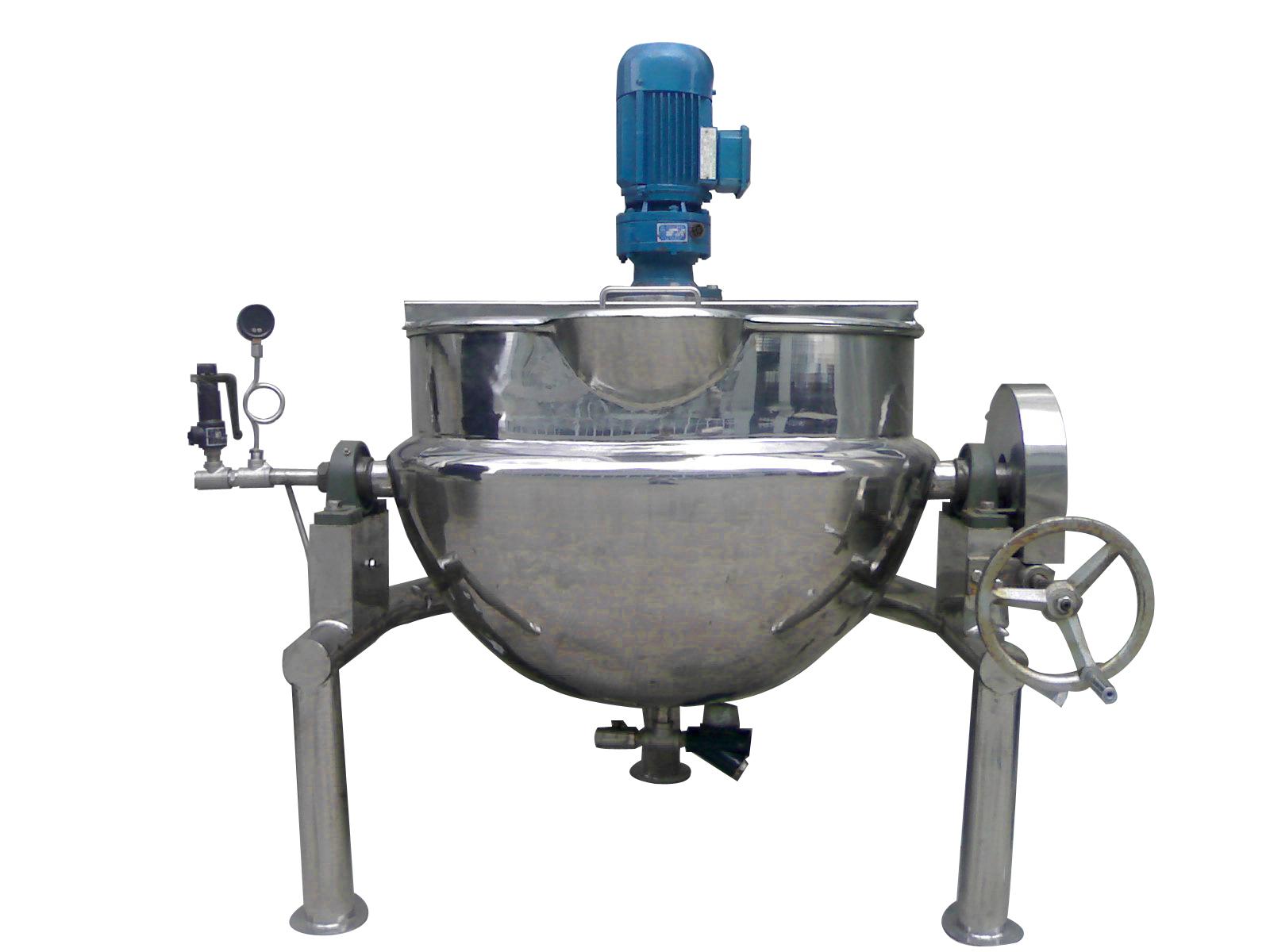

蒸汽可倾式夹层锅 蒸汽可倾式夹层锅
(刮底搅拌式)

产品用途及特性

1、用途:


不锈钢夹层锅又名夹层蒸气锅,广泛用于糖果、制药、乳品 、酒类 、糕点、饮料、蜜饯、罐头等食品加工,也可用于大型餐厅或食堂熬汤、烧菜、炖肉、熬粥等,

是食品加工提高质量、缩短时间、改善劳动条件的优良设备。


2、特性:

本锅以有一定的压力的蒸气为热源,具有受热面积大,热效率高、加热均匀、液料沸腾时间短、加热温度容易控制等特点。

本锅内层锅体(内锅)采用耐酸耐热的奥氏型不锈钢制造,配有压力表和安全阀,外型美观、安装容易、操作方便、安全可靠。

各型号夹层锅受热面积及液料沸腾时间列表于后:

型号
受热面积 (M 2 )
参数
沸腾时间 (min)
液料及加入量 (Kg)
蒸气压力 (MPa)
G50
0.45
自来水50
0.3
4-5
G100
0.58
自来水100
0.3
5-6
G150
0.88
自来水100
0.3
6-7
G200
1.13
自来水100
0.3
8-9
G300
1.43
自来水100
0.3
10-15
G400
1.75
自来水100
0.3
11-18
G500
2.00
自来水200
0.3
15-20
G600
2.30
自来水200
0.3
15-20

3、附表:蒸气压力与蒸气温度的关系:
绝对压力* (Kg/cm2)
饱和温度 (℃)
绝对压力 (Kg/cm2)
饱和温度 (℃)
1
99.1
7
164.2
2
119.6
8
169.6
3
123.9
9
174.5
4
142.9
10
179
5
151.1
11
183.2
6
158.1
12
187.1
*绝对压力=表示压力+0.1MPa


各型号产品性能参数:
产品 型号
公称容量(L)
形式
额定工作压力 (MPa)
搅拌速度 (r/min)
最大
可倾角
进出口管径(inch)
电机功率 (kw)
直径×深(cm)
G50-I
50/52×40
可倾
0.09
0.5
90°
1/2"
G50-II
搅拌
36
0.55
G100-I
100/70×47
可倾
0.09
0.5
90°
3/4"
G100-II
搅拌
36
0.55
G100-III
搅拌
0.55
G200-I
200/80×52
可倾
0.09
0.5
90°
3/4"
G200-II
搅拌
36
0.55
G200-III
固定
G300-I
300/90×57
可倾
0.09
0.5
90°
3/4"
G300-II
搅拌
36
0.75
G300-III
固定
G400-I
400/100×62
可倾
0.09
0.5
90°
3/4"
G400-II
搅拌
36
0.75
G400-III
固定
G500-I
500/110×67
可倾
0.09
0.5
90°
3/4"
G500-II
搅拌
36
1.10
G500-III
固定
G600-I
600/120×72
可倾
0.09
0.5
90°
3/4"
G600-II
搅拌
36
1.50
G600-III
固定
注:特殊要求根据用户要求意见协商确定。


蒸汽立式夹层锅技术参数:
型 号
工作压力
MPa
设计温度
安全阀 泄压值MPa
加热面积
夹层内容量
(L)
公称通径(inch)
低压
高压
低温
高温
低压
高压
蒸气入口
冷凝水入口
出料阀
50L
0.29
0.49
142
151
0.321
0.536
0.53
14.3
3/4″
3/4″
1 1/4 ″
100L
0.29
0.49
142
151
0.321
0.536
0.87
24.2
3/4″
3/4″
1 1/4 ″
200L
0.29
0.49
142
151
0.321
0.536
1.23
34.4
3/4″
3/4″
1 1/2 ″
300L
0.29
0.49
142
151
0.321
0.536
1.65
42.9
3/4″
3/4″
1 1/2 ″
400L
0.29
0.49
142
151
0.321
0.536
1.99
52.7
3/4″
3/4″
1 1/2 ″
500L
0.29
0.49
142
151
0.321
0.536
2.21
66.75
3/4″
3/4″
2″
600L
0.29
0.49
142
151
0.321
0.536
2.43
73.8
3/4″
3/4″
2″

蒸汽(刮底搅拌式)立式夹层锅技术参数:
型号
工作压力
MPa
设计温度
安全阀泄压值
MPa
加热
面积
夹层内
容量
(L)
公称通径
(inch)
搅拌器
转速
(r/min)
电机
功率
(W)
低压
高压
低温
高温
低压
高压
蒸气
入口
冷凝水入口
出料阀
50L 0.29 0.49 142 151 0.321 0.536 0.53 14.3 3/4″ 3/4″ 1 1/4″ 24 550
100L 0.29 0.49 142 151 0.321 0.536 0.87 24.2 3/4″ 3/4″ 1 1/4″ 24 550
200L 0.29 0.49 142 151 0.321 0.536 1.23 34.4 3/4″ 3/4″ 1 1/2″ 24 750
300L 0.29 0.49 142 151 0.321 0.536 1.65 42.9 3/4″ 3/4″ 1 1/2″ 24 1100
400L 0.29 0.49 142 151 0.321 0.536 1.99 52.7 3/4″ 3/4″ 1 1/2″ 24 1100
500L 0.29 0.49 142 151 0.321 0.536 2.21 66.75 3/4″ 3/4″ 2″ 24 1500
600L 0.29 0.49 142 151 0.321 0.536 2.43 73.8 3/4″ 3/4″ 2″ 24 1500

蒸汽可倾式夹层锅技术参数:
型 号 工作压力
MPa
设计温度
安全阀泄压值MPa 加热面积
夹层内容量
(L)
公称通径(inch)
低压 高压 低温 高温 低压 高压 蒸气入口 冷凝水入口
50L 0.29 0.49 142 151 0.321 0.536 0.53 14.3 3/4″ 3/4″
100L 0.29 0.49 142 151 0.321 0.536 0.87 24.2 3/4″ 3/4″
200L 0.29 0.49 142 151 0.321 0.536 1.23 34.4 3/4″ 3/4″
300L 0.29 0.49 142 151 0.321 0.536 1.65 42.9 3/4″ 3/4″
400L 0.29 0.49 142 151 0.321 0.536 1.99 52.7 3/4″ 3/4″
500L 0.29 0.49 142 151 0.321 0.536 2.21 66.75 3/4″ 3/4″
600L 0.29 0.49 142 151 0.321 0.536 2.43 73.8 3/4″ 3/4″

蒸汽(刮底搅拌式)可倾式夹层锅技术参数:
型 号
工作压力 MPa
设计温度 ℃
安全阀泄压值MPa
加热
面积
夹层内
容量
(L)
公称通径
(inch)
搅拌器
转速
(r/min)
电机
功率
(W)
低压
高压
低温
高温
低压
高压
蒸气
入口
冷凝水
入口
50L
0.29
0.49
142
151
0.321
0.536
0.53
14.3
3/4″
3/4″
24
550
100L
0.29
0.49
142
151
0.321
0.536
0.87
24.2
3/4″
3/4″
24
550
200L
0.29
0.49
142
151
0.321
0.536
1.23
34.4
3/4″
3/4″
24
750
300L
0.29
0.49
142
151
0.321
0.536
1.65
42.9
3/4″
3/4″
24
1100
400L
0.29
0.49
142
151
0.321
0.536
1.99
52.7
3/4″
3/4″
24
1100
500L
0.29
0.49
142
151
0.321
0.536
2.21
66.75
3/4″
3/4″
24
1500
600L
0.29
0.49
142
151
0.321
0.536
2.43
73.8
3/4″
3/4″
24
1500


电加热夹层锅


功能简介:

本产品采用大功率电热管加热升温,采用导热油传递热量,具有受热面积大,热效率高,物料升温快,加热均匀,温度控制灵活等特点。广泛应用于大型宾馆、饭店、工矿企业、机关部队、大专院校、科研部门、食品厂、生猪屠宰厂等,作为煮粥、熬汤、煮饺子、炖肉、熬制黄香等。同时,也适用于糖果、糕点、饮料、果汁、制药与日用化工等行业,作为物料融化、消毒、加热、预煮、配制、蒸煮预浓缩之用。多年来,受到广大用户的一致好评。

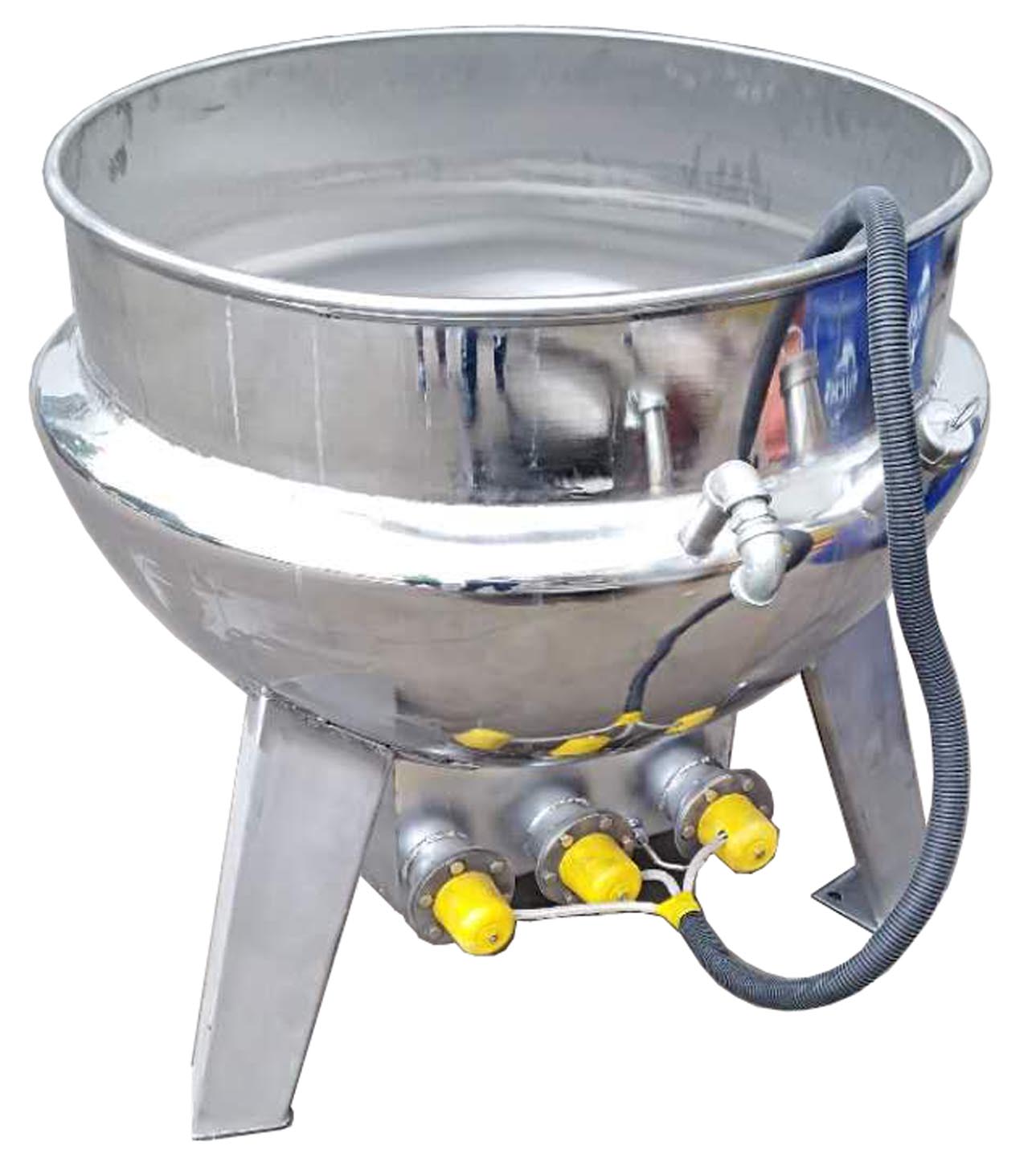

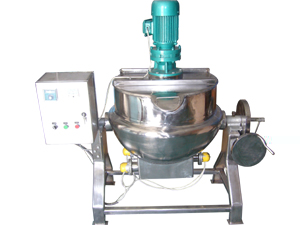

电加热夹层锅 电加热夹层锅

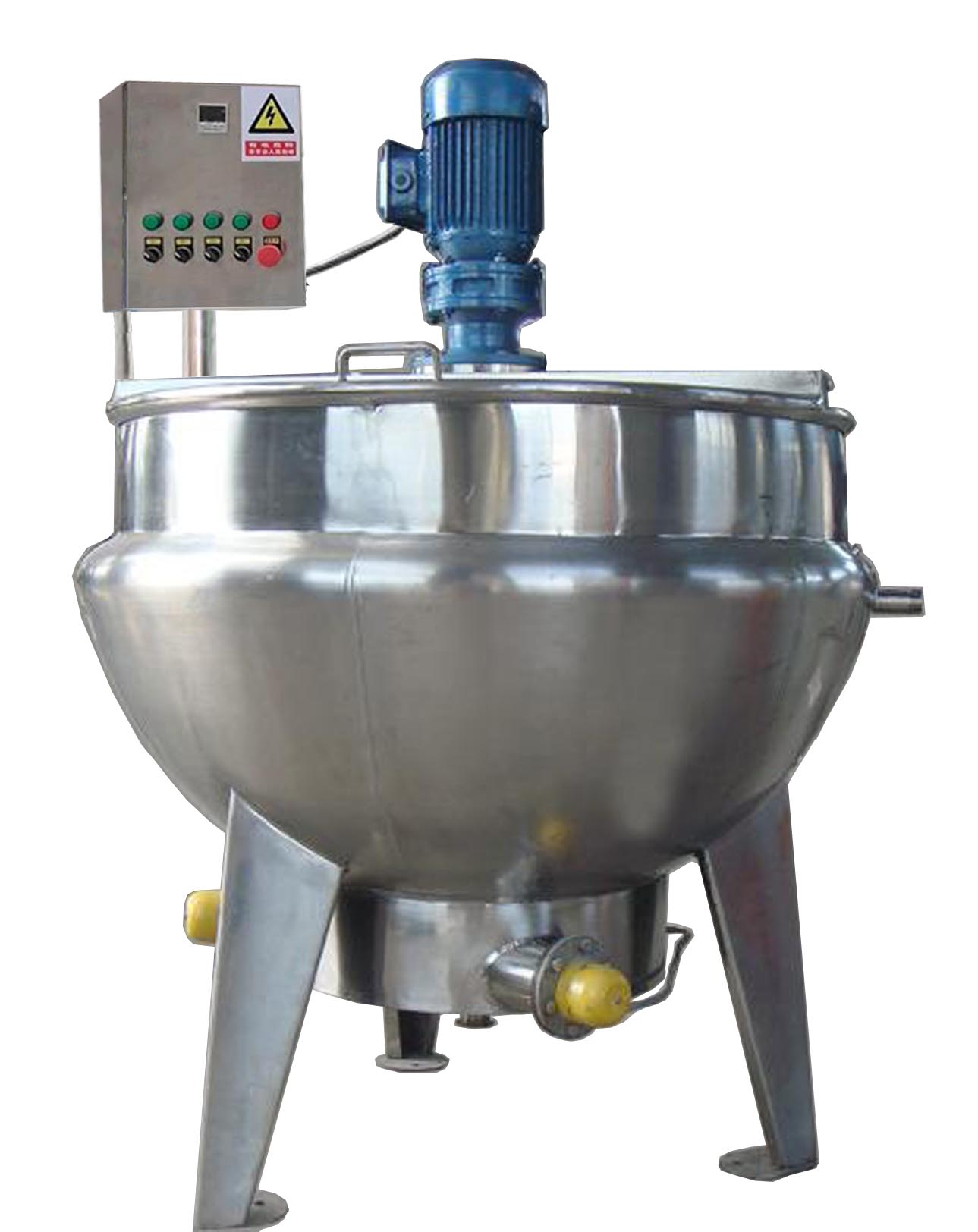

电热立式夹层锅 电热立式搅拌夹层锅

电加热夹层锅 电加热夹层锅 电加热八字搅拌夹层锅

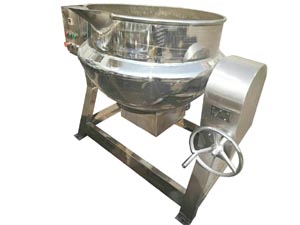

电热可倾夹层锅 电热可倾搅拌夹层锅 电热可倾八字搅拌夹层锅

型号 直径
( mm)
深度
( mm)
进出
口径
容积
( L)
搅拌功率KW 用油量
( KG)
电热功率
( KW)
外形尺寸
LW-50 600 350 DN20 50 0.75 20 9 950×900
LW-100 700 400 DN20 100 0.75 20 18 950×1000
LW-200 800 530 DN20 200 0.75 25 18 1050×1100
LW-300 900 620 DN20 300 1.1 30 27 1250×1200
LW-400 1000 680 DN20 400 1.1 40 27 1350×1300
LW-500 1100 710 DN20 500 1.1 40 36 1450×1400
LW-600 1200 730 DN20 600 1.1 45 36 1450×1500
注:400-600L电热夹层锅均为三层立式结构



不锈钢燃气式夹层锅

  不锈钢燃气锅以燃气(液化气、天然气)为燃料,主要用于中央厨房煲汤、炒、炖食物;食品加工厂用来熬制食料等。该设备锅体容量大,易于操作。


结构组成:
燃气锅主要由支腿、锅体、燃烧器或炉头部分、燃气管路等组成。支腿用于安装、固定锅体及各设备,锅体是制作食品的主体部件,燃烧器用于对锅体加热,燃气管路用于燃气的输入和控制。


工作原理:
燃气锅的工作原理是:打开燃气管路阀门后,燃气进入燃烧器,点火后燃烧,对锅体及锅内的食物或水进行加热。

燃气(普通式)可倾式夹层锅 燃气(刮底搅拌式)可倾式夹层锅
燃气式可倾式夹层锅 燃气(刮底搅拌式)可倾式夹层锅


燃气式夹层锅技术参数:

容积

口径

锅深 材质 厚度

设备尺寸

风机功率

100L

800mm

400mm 304不锈钢 3mm

1480*1070*1000

100w/220V

200L

900mm

450mm 304不锈钢 3mm

1580*1170*1070

100w/220V

300L

1000mm

530mm 304不锈钢 3mm

1680*1270*1120

100w/220V

400L

1100mm

630mm 304不锈钢 3mm

1780*1370*1170

100w/220V

600L
1200mm
680mm 304不锈钢 4mm
1880*1470*1270
100w/220V
800L
1300mm
830mm 304不锈钢 5mm
1980*1570*1320
100w/220V

1000L

1400mm

900mm 304不锈钢 5mm

2200*1900*2400

100w/220V



不锈钢蒸汽夹层锅

用途及特点:
不锈钢蒸汽式夹层锅以蒸汽为热源,具有受热面积大、热效率高、物料升温快、加热均匀及加热温度易于控制等特点。广泛应用于大型宾馆、饭店、酒店招待所、餐厅、工矿企业、机关部队、大专院校食堂,作为煮粥、熬汤煮饺子、烧菜与炖肉之用。同时,也适用于糖果、糕点、饮料、果汁、果酱、蜜饯、乳品与罐头等食品加工及酿造、制酒、制药与浓缩之用。多年来,广大用户一直认为本产品实为提高制品质量、缩短工作时间、改善劳动条件的优良食品设备。
本产品凡接触食物部分皆为SUS304不锈钢制造。符合(中华人民共和国食品卫生法的要求、具有造型美观、设计合理、结构紧凑、安装方便操作简单、使用灵活、安全可靠便于维修等特点,深受广大用户的喜爱与好评。

燃气(普通式)可倾式夹层锅 燃气(刮底搅拌式)可倾式夹层锅

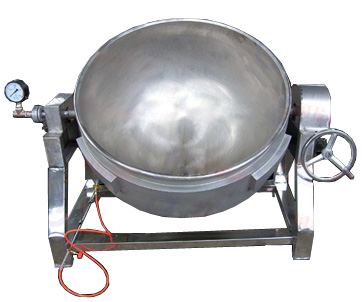

蒸汽可倾式夹层锅
蒸汽可倾式夹层锅 (刮底搅拌式)

蒸汽夹层锅技术参数:

容量L
压力Mpa
口径*深度mm
规格(长*宽*高)mm
材质
立式100L
0.3
700*450
900*950
304不锈钢
立式200L
0.3
800*500
1000*1000
304不锈钢
立式300L
0.3
900*550
1100*1050
304不锈钢
立式400L
0.3
1000*600
1200*1100
304不锈钢
立式500L
0.3
1100*650
1300*1150
304不锈钢
立式600L
0.3
1200*700
1400*1200
304不锈钢
可倾100L
0.3
700*450
1180*890*930
304不锈钢
可倾200L
0.3
800*500
1290*1000*980
304不锈钢
可倾300L
0.3
900*550
1390*1090*1030
304不锈钢
可倾400L
0.3
1000*600
1530*1190*1100
304不锈钢
可倾500L
0.3
1100*650
1590*1300*1200
304不锈钢
可倾600L
0.3
1200*700
1710*1390*1280
304不锈钢
